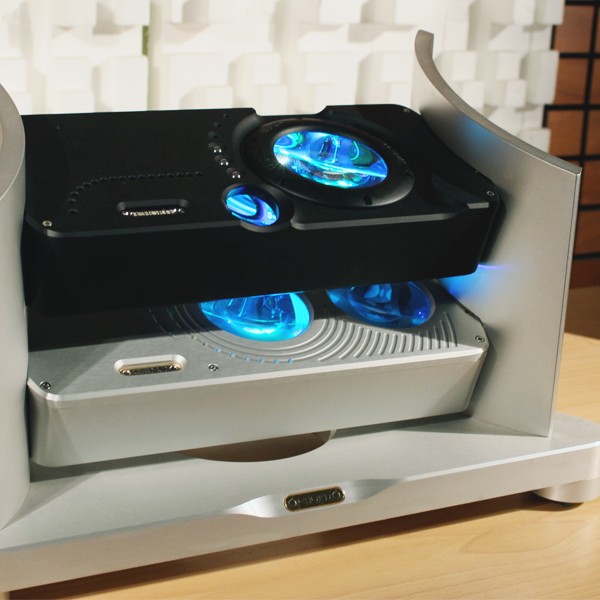

ЦАП QBD76

Chord Electronics
Купить сформировать pdf-брошюру товара

Цифро-аналоговый преобразователь QBD76 способен преобразовывать цифровые сигналы в аналоговые с повышенным качеством рабочих характеристик, обеспечивая уникальное по качеству звучание. Кроме того, QBD76 оснащен инновационным приемником аудиосигналов Bluetootd, позволяющим без проводов подключать к устройству мобильные телефоны, КПК или ноутбуки.

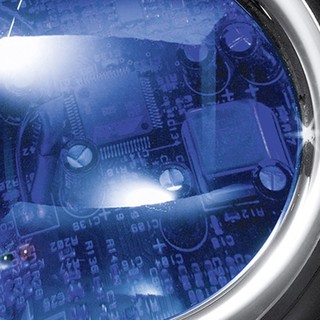

Цифровое "начинка" QBD76 основана на программируемых вентильных матрицах последнего поколения (FPGA). В общей сложности в QBD76 используется 1,25 миллиона вентилей. FPGA управляет переключением входных сигналов формата цифрового интерфейса Sony-Philips (SPDIF), декодированием всех цифровых сигналов SPDIF, цифровой фазовой автоматической подстройкой частот, контроллером буфера оперативной памяти, фильтрацией WTA и ЦАП с импульсным массивом 5-го поколения. Дли достижения наивысших рабочих характеристик все эти функциональные блоки разрабатывались на уровне вентилей.

Для снижения уровня шума был разработан новый формирователь импульсов шума. ЦАП с импульсным массивом 5-го поколения позволяет формировать импульсы шума 8-го порядка (наивысший порядок из известных на данный момент устройств), обеспечивает 2608-кратную передискретизацию и цифровую фильтрацию. Новая схема цифровой фазовой автоматической подстройки частоты разрабатывалась с использованием высокоточного генератора тактовых импульсов с частотой 115 МГц. Благодаря этому качество звука теперь улучшено до уровня, аналогичного тому, который достигается при использовании буфера оперативной памяти.

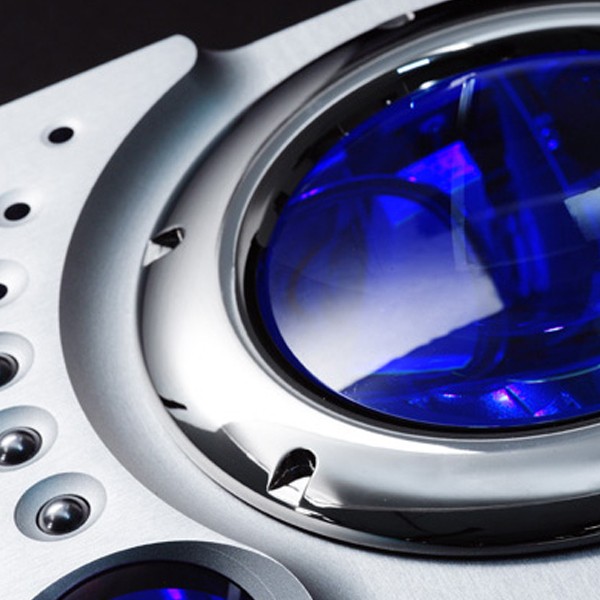

Благодаря микропроцессорному управлению и четкому дисплею устройством чрезвычайно удобно пользоваться. Все задаваемые параметры – выбор входа, фазы и буфера оперативной памяти можно изменять с помощью трёх кнопок верхней панели. Конфигурация ясно отображается на увеличенном дисплее. Увеличено количество цифровых входов – два коаксиальных входа, два входа AES и два оптических входа. Благодаря добавлению входа USB устройство можно подключать к персональному компьютеру для непосредственного воспроизведения музыкального потока.

Однако наиболее важным и крупным техническим достижением является аудиовход Bluetooth. Теперь имеется возможность передавать высококачественные аудио-сигналы с помощью технологии Advanced Audio Distribution Profile (сокращенно A2DP) для Bluetooth. С помощью разработанного Chord Electronics приёмника Bluetooth можно получать цифровую аудиоинформацию и непосредственно внедрять её в технологию цифро-аналогового преобразования. В отличие от аналоговых выходных аудио-сигналов, используемых в устройствах Bluetooth, это позволяет получать гораздо более высокие рабочие характеристики.

Благодаря таким новаторским звуковым характеристикам и особенностям цифро-аналоговый преобразователь QBD76 знаменует собой будущее цифрового воспроизведения музыки.

Особенности

  • ЦАП с импульсным массивом 5-го поколения
  • 2608-кратная передискретизация и цифровая фильтрация
  • Порт USB для потокового аудио
Соотношение сигнал/шум
> 120 дБ
Динамический диапазон
122 дБ
Входы
2 на 75 Ом коаксиальных S/PDIF BNC 2 симметричных входа AES, XLR разъём 2 оптико-волоконных входа TOSlink 1 USB (тип B) 1 вход Bluetootd с поддержкой стереосигнала по технологии A2DP
Выходы
2 разъёма типа “тюльпан” проигрывателя 2 балансированных, тип разъёма XLR
Мощность усилителя
6 В RMS для симметричного выхода, 3 В RMS – для несимметричного
Размер
338 x 60 x 145 мм
Вес
7 кг
Разделение каналов
> 125 дБ при 1 кГц
Коэффициент нелинейных искажений
< -103 дБ (1 кГц, 24 бита при образцовой частоте в 44,1 кГц) < -110 дБ (100 Гц, 24 бита при образцовой частоте в 44,1 кГц)
Регулировка фазы
2 задаваемых значения: положительная или отрицательная фаза на выходе
Выходное сопротивление
75 Ом, с защитой от коротких замыканий
